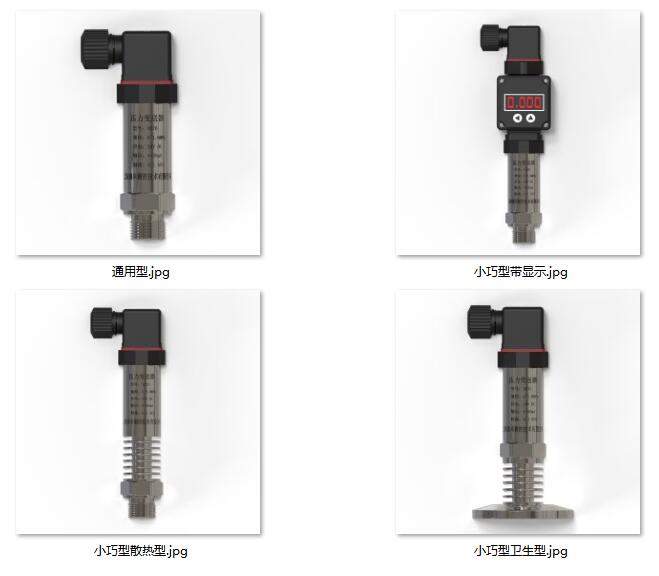

小巧型/棒狀擴散硅壓力變送器



        小巧型壓力變送器關鍵原材料、元器件和零部件質量保證或合資生產，整機經過嚴格組裝和測試。該產品具有設計原理較好、品種規格較全、安裝使用簡便等特點。由于該機型外觀上完全融合了市場目前較為流行，并被較廣使用的兩種變送器（羅斯蒙特3051 與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，并具有很強的通用性和替代能力。







1. 使用對象：液體、氣體或蒸汽

2． 輸出信號：4～20mADC．（特殊可為四線制200V AC 供電0-10mA DC 輸出）

3． 供電電壓：12-36V DC，標準值24VDC；

4． 環境溫度：-25～70℃（一般變送器），-15～70℃（帶現場指示器）

5. 測量溫度：-40-104℃，法蘭灌充硅油-40-104℃，灌充高溫硅油15-315℃；

6. 儲藏溫度：-40～100℃；

7. 相對溫度：0-*RH；

8. 防護等級：dⅡBT4，iaⅡCT5 ；

9. 電源影響：小于輸出范圍的±0.005%/V；

10. 振動影響：在任何方向上振動200Hz，引起的誤差為zui大范圍的0.05%/g ；

11. 安裝位置影響：當工作膜片未垂直安裝時，可能產生不大于0.24Pa 的零位誤差，誤差可能過調整零位來消除，對量程影響；

12. 穩定性：六個月內不超過變送器的精度；

13. 指示器：線性指示0～*；3-1/2 位LCD 液晶顯示；

14. 量程和零位：外部連續可調；

15. 正負遷移：zui大正遷移量為500%，zui大負遷移量為600%；

16. 材料隔離膜片：316L 不銹鋼，哈式合金-C，蒙耐爾合金，鉭；

排氣/排液閥：316L 不銹鋼，哈式合金-C，蒙耐爾合金；

法蘭和接頭：316L 不銹鋼，哈式合金-C，蒙耐爾合金；

“O”型圈：氟橡膠； 灌充液；硅油惰性油； 螺栓：316L 不銹鋼；電子殼體：低銅鋁合金；

　



1. 較優測量性能，用于壓力、差壓、液位、流量測量；

2. 數字精度：+（-）0.05%

3. 模擬精度：+（-）0.75% +（-）0.1% F•S

4. 全性能：+（-）0.25 F• S；

5. 穩定性：0.25% 60 個月；

6. 量程比：100：1

7. 測量速率：0.2S

8. 小型化全不銹鋼法蘭，易于安裝；

9. 過程連接與其它產品兼容，實現*測量；

10.世界上*采用H 合金護套的傳感器，實現了優良的冷、熱穩定性。

11.標準4-20mA 帶有基于HART 協議的數字信號，可遠程操控。
